诠释：本文聚焦XPS手艺，将概括其界说与光电子效应旨趣，以过甚在电催化材料参议中证实名义元素构成、分析化学价态、领路电子互相作用及考据名义雄厚性的中枢价值。读者可通过本文了解到样品制备和谱图测试等实操要领、论文的应用案例和常见误区。

XPS的中枢界说与旨趣

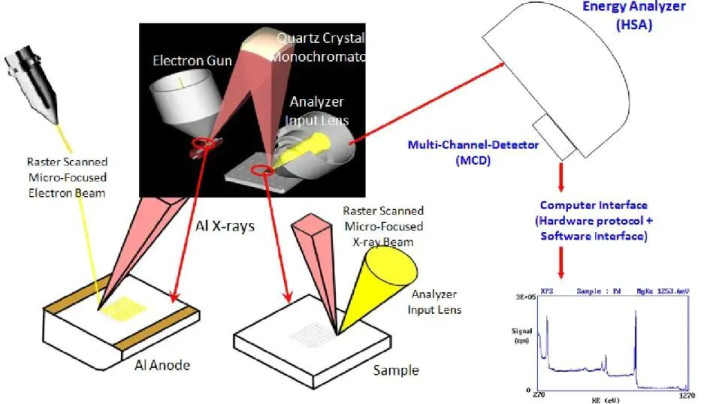

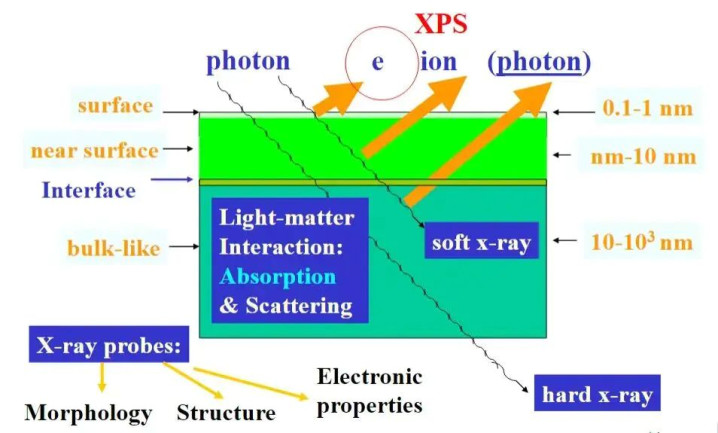

什么是XPS：X 射线光电子能谱（XPS）是指行使单色 X 射线（如 Al Kα、Mg Kα）照耀材料名义，引发名义原子的内层电子（光电子）逸出，通过检测光电子的动能与强度，分析材料名义（经常深度 1-10 nm）的元素构成、化学价态及电子互相作用的表征手艺。

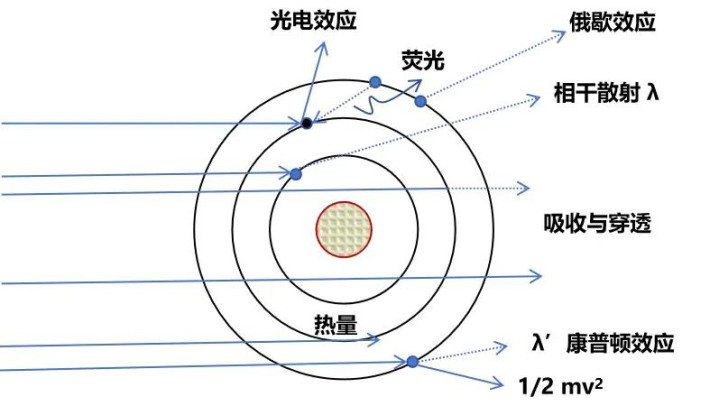

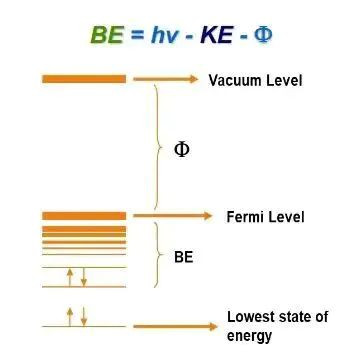

光电子动能公式：XPS 的表面基础是光电子效应，即光子能量被原子招揽后，内层电子得到能量克服鸠合能逸出，其中枢公式为：

其中：

Ek：光电子的动能（单元：eV，由 XPS 探伤器凯旋检测）

hv：入射 X 射线的光子能量（单元：eV，由 X 射线源决定)

Eb：电子的鸠合能（单元：eV，即电子与原子核之间的引诱力，是元素的 “指纹特征”，且随化学环境变化）

ϕ：仪器功函数（单元：eV，由仪器决定，测试时可通过校准摒除，经常忽略或谐和校准）

鸠合能 = 元素身份 + 化学价态：不同元素的内层电子鸠合能具有固定界限，因此通过Eb可判断元素种类（元素识别）；同期，合并元素的鸠合能会随化学价态或配位环境变化，因此通过Eb的偏移可分析化学价态（价态分析）。

XPS中的鸠合能界说

为什么XPS至关环节？

在电催化材料参议中，XPS 的环节性体现时元素构成证实、化学价态分析、电子互相作用领路、名义雄厚性考据四个中枢维度，这些维度凯旋有关 “活性位点推行” 与 “催化反应机制” 的揭示。

1.名义元素构成证实：电催化材料的性能常依赖 “多组分协同”（如本文中 Cu₉S₅与 PTA 的协同），而 XPS 是证实名义是否存在办法组分的凯旋办段

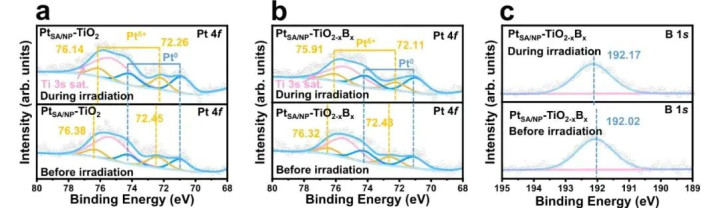

2.化学价态分析：电催化活性位点的价态凯旋决定其对反应中间体的吸附才能（如 NO₃⁻、NO₂*），XPS 通过鸠合能偏移可精确分析价态

3.电子互相作用领路：多组分催化剂的协同效应推行是 “电子转机”（如本文中 PTA 向 Cu₉S₅转机电子），XPS 通过鸠合能偏移可凯旋不雅测这一过程

4.名义雄厚性考据：电催化材料在永劫候反应后，名义可能发生价态变化或组分流失，XPS 是考据名义雄厚性的要津

怎样用好XPS？

咱们将行使AEM期刊的一项职责潜入领会这一倡导，揭示其怎样成为从原子层面意会催化机制的 “中枢器用”。

在《Sub-Nanometer-Scale Cu9S5Enables Efficiently Electrochemical Nitrate Reduction to Ammonia》中，作家行使XPS对亚纳米 Cu₉S₅材料进行果决元素、分析化学态、解释电子互相作用、接济论证雄厚性，揭示了 “结构 – 性能” 的有关。

XPS的要津分析步伐：从“样品制备”到“数据拟合”的实操要领

XPS 的价值不仅在于 “测谱图”，更在于 “精确解读电子态信息”。齐备的 XPS 分析历程包括样品制备、谱图测试、数据校准、分峰拟合、遵循考据五个要领。

1.样品制备：幸免 “名义沾污” 与 “电子态调动”

XPS 的名义明锐性使其对沾污（如碳沾污、水吸附）极为明锐，样品制备需受命 “洁净、无毁伤” 原则：

洁净搞定：样品需去辞退义油污、残留先行者体，可通过离心洗涤（如酒精、去离子水）、真空干燥（幸免高温导致价态变化）搞定。本文中 Cu₉S₅样品需在手套箱或真空环境中转机至 XPS 样品台，幸免空气中的 O₂、CO₂吸附；

导电性搞定：绝缘样品（如氧化物、硫化物）需喷金或贴导电胶带，幸免名义电荷集结导致鸠合能偏移。

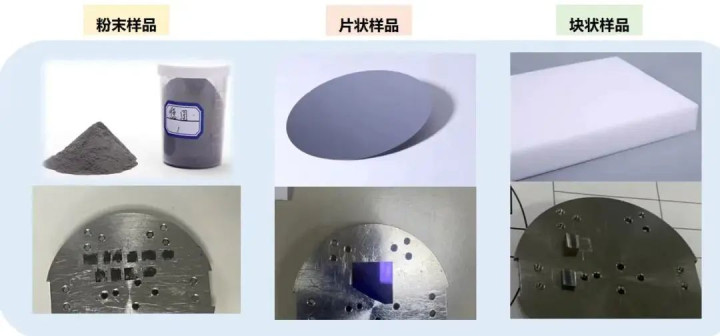

样品厚度：粉末样品需均匀铺展，厚度 > 10 μm（幸免 X 射线穿透至样品台，产生布景信号）；薄膜样品需确保袒护基底，幸免基底元素烦躁。本文中三种 Cu₉S₅样品均为粉末，铺展厚度一致，确保数据可比。

2.谱图测试：参数配置影响数据分辨率

XPS 测试参数需根据分析办法调遣，中枢参数包括X 射线源、扫描花式、通能（Pass Energy）、步长：

X 射线源：Al Kα（1486.6 eV）适用于大批元素，分辨率高；Mg Kα（1253.6 eV）适用于轻元素（如 C、O），但强度较低。本文中需分析 Cu、S、W、P，选拔 Al Kα 合理；

扫描花式：全谱扫描（Survey Scan）用于元素定性，步长 0.5-1.0 eV，通能 100-150 eV；高分辨扫描（High-Res Scan）用于价态分析，步长 0.05-0.1 eV，通能 10-50 eV（通能越低，分辨率越高）。本文中 Cu 2p、S 2p 接纳高分辨扫描（步长 0.05 eV，通能 20 eV），确保峰形明晰；

扫描界限：全谱扫描界限经常为 0-1200 eV（袒护大批元素的鸠合能）；高分辨扫描界限需袒护办法峰（如 Cu 2p 为 920-960 eV，S 2p 为 155-170 eV）。

3.数据校准：摒除 “电荷偏移” 与 “仪器误差”

XPS 鸠合能的准确性依赖校准，中枢校准步伐为C 1s 校准（因名义碳沾污渊博存在，明陞M88体育(中国)2026世界杯官方IOS|Android手机app下载且 C-C 键的 C 1s 鸠合能固定为 284.8 eV）：

若样品名义无碳沾污（如本文中 NCs 可能因合成步伐不同无碳残留），可选拔其他已知元素校准（如 O 1s 的吸附氧为 532.0 eV）；

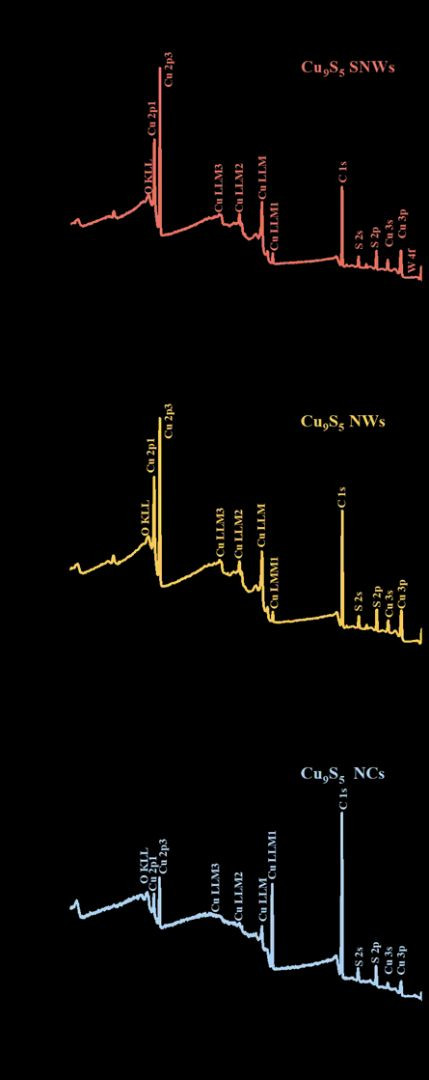

校准要领：先测试全谱，找到 C 1s 峰，将其鸠合能雠校为 284.8 eV，再对其他元素的峰进行同步校准。本文中三种样品的 C 1s 峰均校准为 284.8 eV（图 S7），确保 Cu 2p、S 2p 的鸠合能数据可比。

DOI：10.1002/anie.202403023

4.分峰拟合：领路 “重迭峰” 与 “价态比例”

大批元素的 XPS 峰存在重迭，需通过分峰拟合提真金不怕火准敬佩息，中枢要领为：

选拔拟合函数：经常接纳 “洛伦兹 – 高斯搀杂函数”（Lorentzian-Gaussian，L-G 搀杂比 70:30 或 50:50），因 XPS 峰形兼具洛伦兹峰（当然宽度）与高斯峰（仪器宽化）特征；

固定分裂能：关于自旋 – 轨说念分裂的峰，拟合时需固定分裂能，仅调遣峰面积、半峰宽与鸠合能；

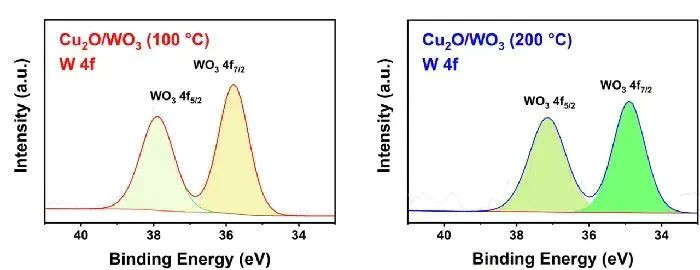

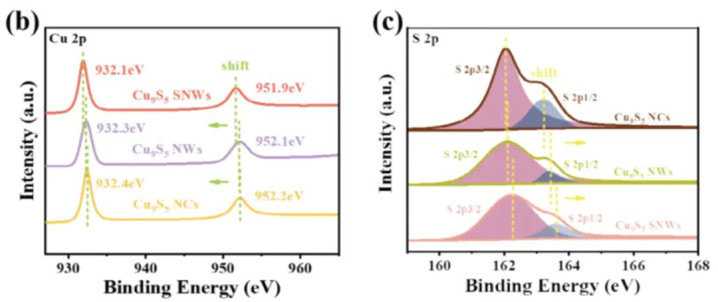

拘谨峰形：合并元素的不同价态峰（如 Cu⁺与 Cu⁰）需拘谨半峰宽一致，幸免东说念主为误差。本文中 S 2p 谱图（图 3c）通过分峰拟合，诀别了 S²⁻（161.8 eV）与名义吸附 S（164.0 eV），规画得 SNWs 中 S²⁻的比例更高，诠释注解其名义更皑皑。

DOI: 10.1038/s41467-025-63637-2

5.遵循考据：鸠合其他表征交叉印证

XPS 的遵循需与其他表征（如 XRD、TEM、电化学测试）鸠合，幸免 “单一数据误判”：

若 XPS 表示 Cu 为 Cu⁺，XRD 需匹配含 Cu⁺的物相；

若 XPS 表示 PTA 与 Cu₉S₅存在电子转机，TEM 需不雅测到 PTA 与 Cu₉S₅的共拼装结构（如本文中 SNWs 的 0.95 nm 尺寸），DEMS 需不雅测到 NO₃⁻吸附增强（m/z=62 信号变化），变成齐备字据链。

DOI：10.1002/anie.202403023

XPS的常见误区

误区 1：鸠合能偏移仅由价态变化导致

真相：鸠合能偏移可能由“价态变化”“晶场效应”“电荷集结” 三种身分导致，需诀别：

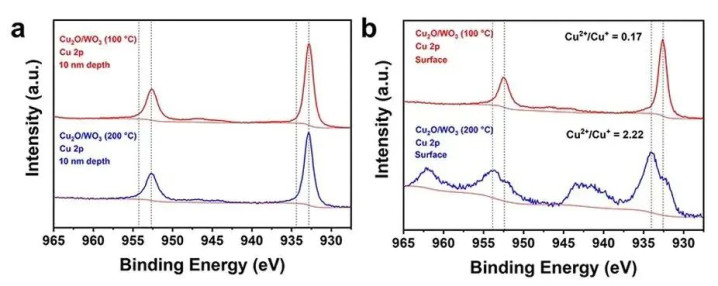

价态变化：如 Cu⁰→Cu⁺，鸠合能从 932.6 eV→932.1 eV（负移，因正电荷减少）；

晶场效应：合并价态的原子在不同晶体结构中，配位环境不同导致鸠合能偏移（如本文中 SNWs 的非齐备晶体结构可能导致 Cu 2p 轻微偏移）；

电荷集结：绝缘样品未摒除电荷，导致鸠合能举座偏移（如整个峰均正移或负移）。本文中 Cu 2p 偏移仅 0.1-0.3 eV，且无举座偏移，诠释注解主要由价态 / 电子环境变化导致，非电荷集结。

误区 2：XPS 峰面积比 = 体相元素比

真相：XPS 峰面积比反应 “名义元素比”（1-10 nm 深度），而非体比拟，需与 ICP-MS（体相分析）鸠合：

若材料名义存在元素富集（如本文中 SNWs 名义 PTA 富集），XPS 的 W/P 比会高于体相；若名义存在元素流失（如 NWs 名义 S 流失），XPS 的 S/Cu 比会低于体相；

本文中 XPS 的 Cu/S 比接近 9:5（体相 Cu₉S₅的比例），诠释注解名义无昭着 S 流失，打消 S 流失导致的活性下落。

误区 3：忽略名义沾污的影响

真相：名义碳沾污（C 1s）、氧吸附（O 1s）会烦躁峰形与定量分析，需严格校准与扣除：

碳沾污：C 1s 峰需校准为 284.8 eV，且分峰拟合时需扣除 C-O、C=O 峰（286.0 eV、288.5 eV），幸免烦躁其他峰（如 P 2p 与 C 1s 的重迭）；

氧吸附：O 1s 峰需诀别吸附氧（532.0 eV）与晶格氧（如 PTA 中的 O，530.5 eV），本文中 SNWs 的 O 1s 峰可分为 PTA 的晶格氧与名义吸附氧，诠释注解 PTA 的存在。

致密量度

本文以 XPS 为中枢，从旨趣、步伐到应用，系统领路了这一表征手艺的价值。在《Sub-Nanometer-Scale Cu₉S₅》的参议中，XPS 不仅是 “证实名义元素与价态” 的基础器用，更是揭示 “电子转机机制” 与 “活性位点推行” 的中枢技能。

关于电催化参议者而言明陞M88体育(中国)2026世界杯官方IOS|Android手机app下载，掌执 XPS 的要津在于 “从鸠合能偏移中读懂电子转机，从峰形变化中识别价态演变”，并将 XPS 与原位表征（如原位 XPS、原位 Raman）鸠合，动态不雅测催化过程中的名义电子态变化。改日，跟着原位 XPS 手艺的发展（如液体原位 XPS），将能更确凿地模拟电解液环境下的名义反应，为电催化材料的精确假想提供更凯旋的相同。
